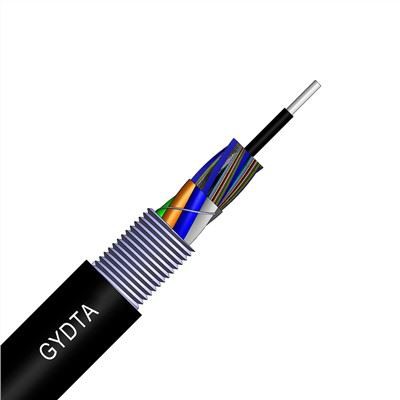

Оптический кабель ГИТШ состоит из оптических волокон, защищенных свободными трубками. Свободные трубки изготовлены из высокомодульного пластика и заполнены компаундом для защиты оптических волокон. Свободные трубки (и наполнительный стержень) скручены вокруг одного металлического центрального силового элемента, образуя компактный круглый сердечник кабеля, а зазор в сердечнике кабеля полностью заполняется водоблокирующим составом. Конструкция сердцевины, наполненной водоблокирующим гелем, обеспечивает кабелю превосходные водонепроницаемые характеристики и влагостойкость. Оболочка из огнестойкого полиолефина, не содержащего галогенов, с двусторонним покрытием из стальной ленты. Сердечник кабеля, намотанный в продольном направлении, из стальной ленты, обеспечивает лучшую влагостойкость оптических кабелей и предотвращает повреждение от огнестрельного оружия и грызунов.
Приложение:Магистральная линия и городская сеть
Описание продукта:
Оптическое волокно, свободная трубчатая конструкция, металлический центральный силовой элемент, многожильный сердечник SZ, заполненный гелем, стальная полоса с двухсторонним покрытием, склеенная оболочка из малодымного, не содержащего галогенов, огнестойкого полиолефина.
Режим укладки:Воздуховод/Антенна
Рабочая Температура:-40 градус -+70 градус
|
Ядра |
Минимальный радиус изгиба (мм) |
Минимально допустимое растягивающее усилие (Н) |
Минимально допустимое сопротивление раздавливанию (Н/100 мм) | |||
|
статический |
динамичный |
короткий срок |
долгосрочный |
короткий срок |
долгосрочный |
|
|
2-864 |
10D |
20D |
1500 |
600 |
1000 |
300 |
Примечание: D означает внешний диаметр оптического кабеля.
1, низкое затухание и дисперсия передачи.
2. Разумная конструкция, точный контроль избыточной длины волокон в свободной трубке и оптимальный процесс прокладки кабеля обеспечивают отличные механические и экологические свойства кабеля.
3. Конструкция SZ-скрученной свободной трубки изолирует волокна от установки и воздействия суровых условий окружающей среды.
4. Конструкция сердечника с водоблокирующим гелем обеспечивает кабелю отличную водонепроницаемость и влагостойкость.
5. Волоконно-оптические кабели обладают превосходной гибкостью и устойчивостью к изгибу.
6. Кабельный сердечник с продольной обмоткой из стальной ленты обеспечивает лучшую влагостойкость оптических кабелей и способен предотвратить повреждение от огнестрельного оружия и грызунов.
