Характеристика продукта
Тип волокна: G.657A1 (совместимый с G.652D)
Стандарт B1.3/B6a1, рекомендованный IEC. Низкое затухание, дисперсия и нечувствительность к изгибам, совместимость с оптическим волокном G.652.D и G.657.A1, подходит для работы во всем оптическом спектре от 1280 до 1625 нм за счет подавления поглощения гидроксильных (OH-) около 1383 нм ниже 0,33 дБ/км.
Вещь | Технические характеристики | Ед. изм | ||
Затухание | 1310нм | Меньше или равно 0.350 | (дБ/км) | |
1383нм | Меньше или равно 0.330 | (дБ/км) | ||
1550нм | Меньше или равно 0.210 | (дБ/км) | ||
1625нм | Меньше или равно 0.240 | (дБ/км) | ||
Разница затухания в зависимости от длины волны | 1285 нм -1330 нм исх. 1310нм | Меньше или равно 0.05 | (дБ/км) (дБ/км) | |
1525нм-1575нм исх. 1550нм | Меньше или равно 0.05 | (дБ/км) (дБ/км) | ||
Точечный разрыв | 1310нм | Меньше или равно 0.015 | (дБ) | |
1383нм | Меньше или равно 0.03 | (дБ) | ||
1550нм | Меньше или равно 0.03 | (дБ) | ||
1625нм | Меньше или равно 0.03 | (дБ) | ||
Рассеивание | 1288 нм -1339 нм | ∣D∣ Меньше или равно 3,4 | (пс/нм.км) | |
1271нм-1360нм | ∣D∣ Меньше или равно 5,3 | (пс/нм.км) | ||
1480 нм -1580 нм | Меньше или равно 20 | (пс/нм.км) | ||
1550нм | Меньше или равно 17,5 | (пс/нм.км) | ||
Длина волны с нулевой дисперсией | 1300-1324 | (нм) | ||
Наклон нулевой дисперсии | Меньше или равно 0.092 | (пс/нм2.км) | ||
ПМД | PMD индивидуальный | Меньше или равно 0.15 | (пс/√км) | |
Конструкция ссылки PMD | Меньше или равно 0.20 | (пс/√км) | ||

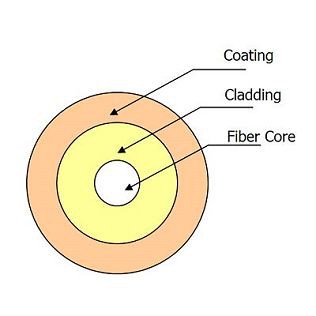

Диаметр облицовки | 125±0.7 | (μm) | ||
Некруглость облицовки | Меньше или равно 1.0 | ( процент ) | ||
Ошибка концентричности сердцевины/оболочки | Меньше или равно 0,5 | (μm) | ||
Диаметр покрытия | 242±7 | (μm) | ||
Ошибка концентричности покрытия/оболочки | Меньше или равно 12.0 | (μm) | ||
Диаметр поля моды | 1310нм | 9.2±0.4 | (μm) | |
Длина волны отсечки | без кабеля | 1180-1330 | (нм) | |
Кабельный | Меньше или равно 1260 | (нм) | ||
Потеря макроизгиба | Радиус | 15 | 10 | (мм) |
Повороты | 10 | 1 | (повернуть) | |
1550нм | Меньше или равно 0,25 | Меньше или равно 0,75 | (дБ) | |
1625нм | Меньше или равно 1.0 | Меньше или равно 1,5 | (дБ) | |
Контрольный тест | Больше или равно 0,79 ГПа | (ГПа) | ||
Завиток волокна | Больше или равно 5 | (m) | ||
Динамическая усталость | Больше или равно 20 | (й) | ||
Температурный цикл (от -60 градусов до плюс 85 градусов) | 1310нм и 1550нм | Меньше или равно 0.03 | (дБ/км) | |
Погружение в воду (23 градуса ± 2 градуса) | Меньше или равно 0.03 | (дБ/км) | ||
Тепловое и влажностное старение (85 градусов при относительной влажности 85 процентов) | Меньше или равно 0.03 | (дБ/км) | ||
Высокотемпературное старение (85 градусов ± 2 градуса) | Меньше или равно 0.03 | (дБ/км) | ||
